在礦山、骨料加工、打樁泥漿、河道清淤處理、城市建筑垃圾焚燒處理、陶瓷原料加工、硅砂生產加工、各種金屬礦尾礦處理等眾多行業廣泛應用篩分和清洗的設備來處理物料，在某些情況下受限制，需要一種占地面積小，操作簡單，處理量大，清洗效果好的設備。為此隆中重工研發了洗砂機新產品——篩洗一體機，它可以進行篩分和清洗作業，提升篩洗行業的發展。

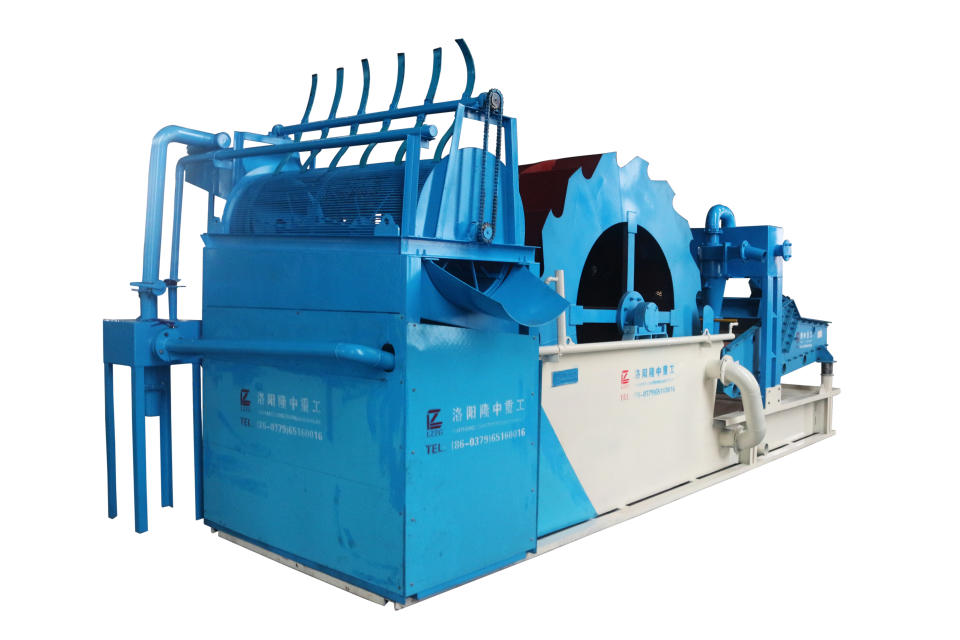

設備結構

包括滾筒篩洗機本體（1）、輪式洗砂機本體（3）和振動篩（8），其特征在于：所述滾筒篩洗機本體（1）上方固定有滾筒篩洗機清洗箱（2），且滾筒篩洗機本體（1）側面固定有蓄水箱（13），所述蓄水箱（13）通過管道與滾筒篩洗機清洗箱（2）內部相連通，且滾筒篩洗機清洗箱（2）側面固定有溜槽（14），所述溜槽（14）與輪式洗砂機本體（3）相對應，且輪式洗砂機本體（3）中部固定輪式洗砂機清洗箱（4），所述輪式洗砂機清洗箱（4）內部安裝有輪斗（12），且輪斗（12）通過齒輪與驅動電機（11）相連接，所述輪式洗砂機本體（3）上設置的輪斗（12）與振動篩（8）相對應，且振動篩（8）下方設置有落水箱（16），所述連通管（10）側面固定有渣漿泵（6）。

工作原理

篩洗一體機在工作時，經過處理的的物料先進入滾筒洗砂裝置，在滾筒裝置中經過篩分后形成兩種粒度不同的物料滾筒中合格的物料直接經輸送帶運走，篩下物料進入中段儲水槽中，經洗砂輪清洗篩分之后合格物料進入后端脫水裝置中進行脫水處理。儲水槽中溢流部分廢水（包含少量洗沙輪未撈起的合格物料，廢水，雜質）進入后端抽水槽中，經高壓水泵打進分離回收裝置，進過離心濃縮之后合格物料打到脫水裝置上面進行脫水處理。廢水、雜質經分離回收裝置進入返水箱排出。

設備適用范圍

礦山、骨料加工、打樁泥漿、河道清淤處理、城市建筑垃圾焚燒處理、陶瓷原料加工、硅砂生產加工、各種金屬礦尾礦處理等眾多行業。

設備優勢

該設備結構設置合理，采用滾筒篩洗機和輪式洗砂機配合振動篩設置，形成整體結構，多J篩分和清洗結合在一起，易于生產加工，生產周期短，占地面積小，處理能力大，同時采用雙渣漿泵和雙旋流器連通在一起形成兩組結構，水體的循環流動，節約水體消耗。

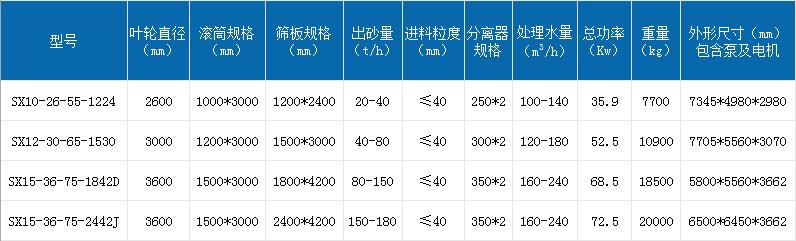

篩洗一體機設備型號參數詳情：
